En bref :
- Comprendre le fonctionnement du télérupteur Legrand est essentiel pour maîtriser son installation électrique.
- Un câblage précis, respectant les couleurs normalisées et les sections de fils, garantit la sécurité électrique de l’installation.
- Le télérupteur permet de commander un éclairage depuis plusieurs points via des interrupteurs à bouton poussoir, facilitant ainsi la gestion domestique et la domotique.
- Un branchement conforme évite les erreurs courantes telles que l’inversion des fils ou l’omission de la terre, protégeant contre les risques électriques.
- La qualité des composants Legrand contribue à une installation électrique durable et fiable, adaptée aux besoins actuels comme la domotique.
Les étapes incontournables pour réussir le branchement d’un télérupteur Legrand

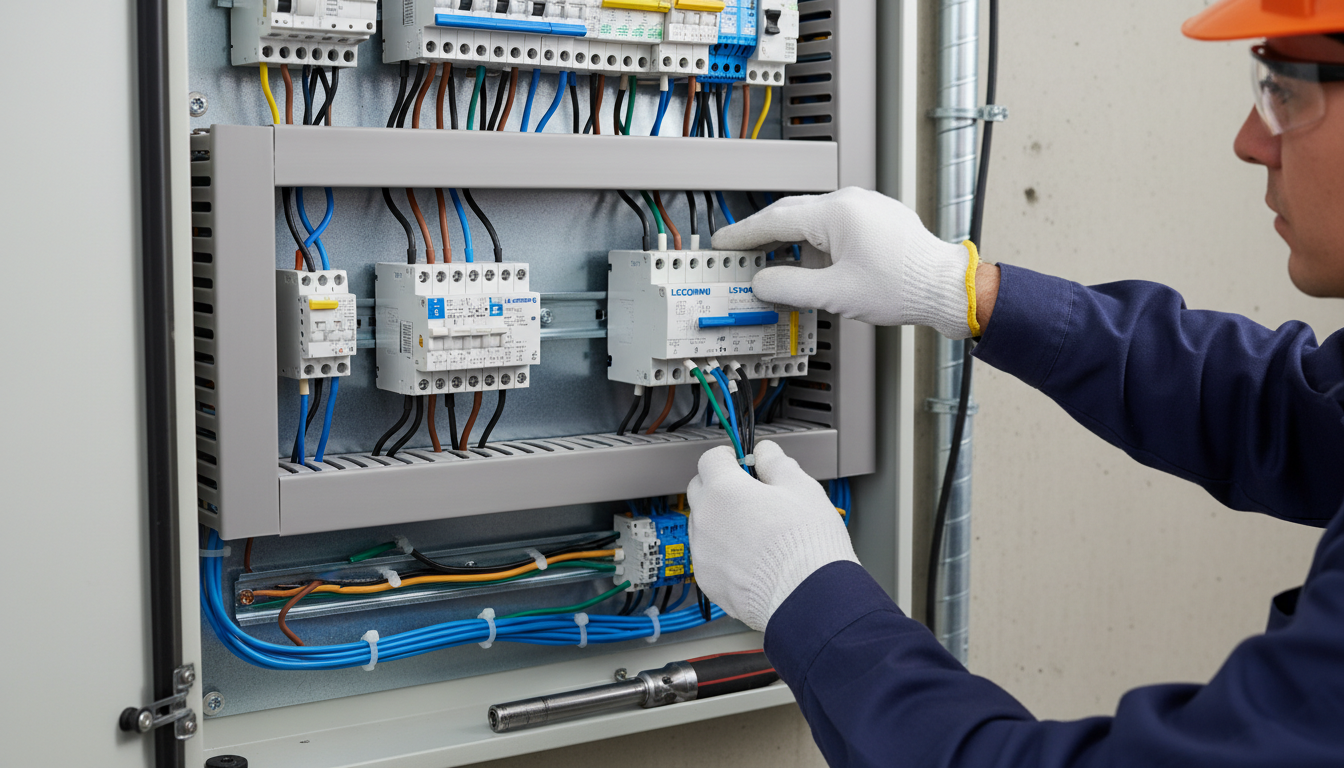

Le montage d’un télérupteur Legrand, notamment le modèle 412420, simplifie la gestion lumineuse en permettant l’allumage et l’extinction depuis plusieurs points. La première étape consiste à sécuriser l’installation : couper le courant général et s’assurer de l’absence de tension. Ensuite, il faut positionner le télérupteur sur le rail DIN à proximité du disjoncteur 10A dédié au circuit lumière. Cette proximité facilite le câblage et garantit une installation propre et sécurisée.

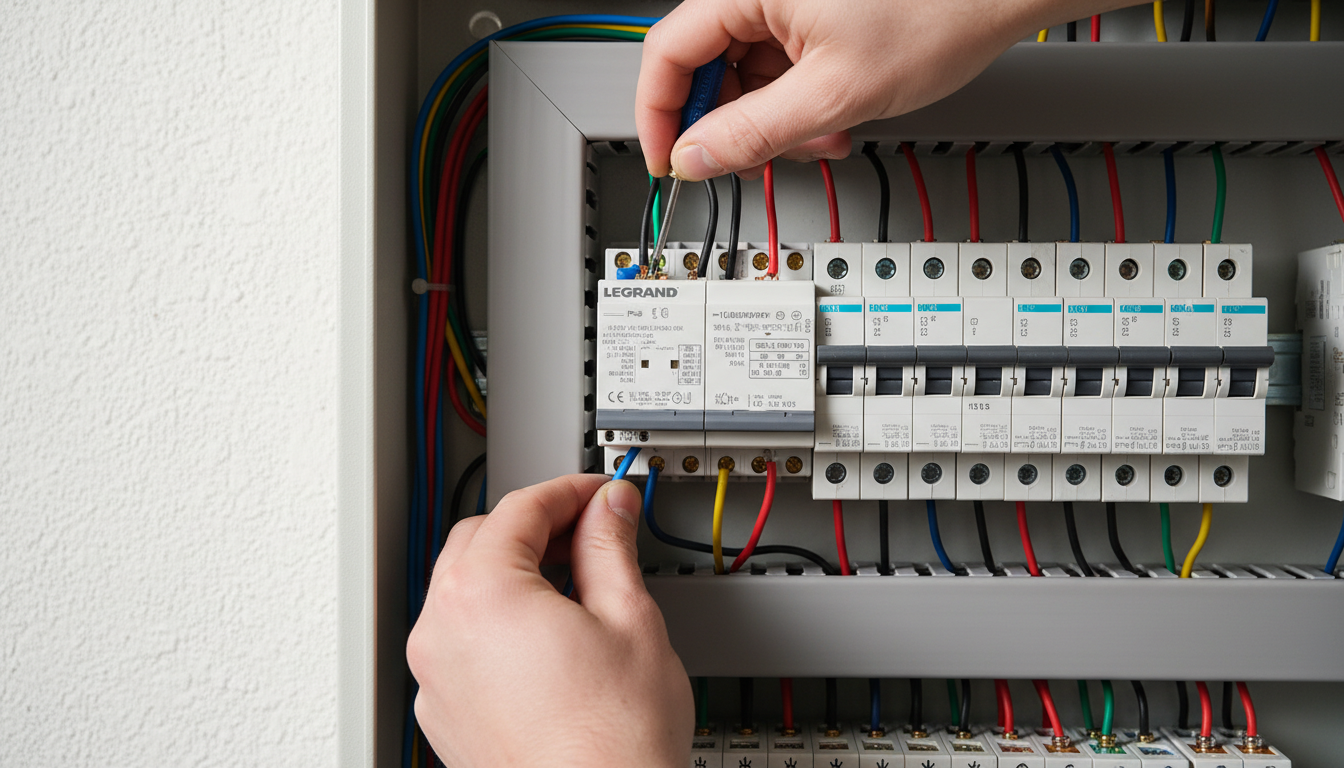

Le branchement débute par la liaison du fil de phase (rouge) du disjoncteur sur la borne 1 du télérupteur. Le fil neutre (bleu) du disjoncteur sera connecté à la borne A2, alimentant ainsi la bobine. Le retour de commande provenant des boutons poussoirs, connecté à la borne A1, permet de piloter l’état du relais lors d’une impulsion.
Enfin, la borne 2 est raccordée au circuit des lampes, tandis que le neutre de l’éclairage rejoint le neutre du disjoncteur. L’ensemble des interrupteurs à bouton poussoir est câblé entre la phase alimentée et la borne A1 pour envoyer l’impulsion nécessaire au télérupteur.
Comprendre le rôle et le schéma électrique d’un télérupteur Legrand
Le télérupteur constitue un relais électromécanique qui bascule l’état du circuit d’éclairage après chaque impulsion reçue par la bobine. Son intérêt réside dans sa capacité à gérer un éclairage depuis un nombre illimité de points de commande, très utile dans les grands logements ou lieux publics.
Le schéma électrique précis établit que :
| Élément | Fonction | Couleur du fil recommandée |
|---|---|---|
| Borne 1 | Phase permanente venant du disjoncteur | Rouge |
| Borne 2 | Sortie vers l’éclairage | Violet |
| Borne A1 | Retour de commande des boutons poussoirs | Orange ou autre |
| Borne A2 | Alimentation du neutre pour la bobine | Bleu |
Cette organisation répond aux exigences de la sécurité électrique et facilite la maintenance future. La compréhension du fonctionnement évite ainsi les erreurs fréquentes qui peuvent survenir durant un branchement.
Les bonnes pratiques pour un câblage sécurisé et conforme
Se conformer aux normes NF C 15-100 est un impératif pour garantir une installation durable et sécurisée. Cela implique l’utilisation de fils adaptés, généralement du cuivre rigide d’une section minimale de 1,5 mm² pour le circuit de commande comme pour la puissance.
Un câblage clair, suivant les codes couleurs normalisés (bleu pour le neutre, rouge pour la phase, vert/jaune pour la terre) permet d’éviter tout risque d’erreur lors de la phase d’installation et facilite le diagnostic.
Les interrupteurs à bouton poussoir doivent être alimentés par la phase provenant du disjoncteur et reliés à la borne A1, permettant de fournir la commande au télérupteur. Le respect strict de ces étapes évite notamment que le télérupteur reste actionné ou rencontre des dysfonctionnements.
Optimiser son installation électrique avec les produits Legrand
Choisir des composants Legrand garantit qualité et compatibilité. Les boutons poussoirs Legrand bénéficient d’une longue durée de vie et d’une excellente sensibilité, essentielles pour un confort durable.
Un tableau électrique modulable Legrand facilite l’intégration du télérupteur et des dispositifs de protection comme le disjoncteur différentiel 30 mA, ajouté pour prévenir les risques de chocs électriques.
L’intégration du télérupteur s’inscrit également dans une démarche domotique moderne, où il peut être associé à un système connecté, ouvrant la voie à une commande intelligente et énergétique.
Liste des erreurs fréquentes à éviter lors du branchement d’un télérupteur Legrand
- Mauvais repérage des fils : intervertir phase et neutre compromet la sécurité et le fonctionnement.
- Utilisation de fils non conformes : une section insuffisante peut entraîner surchauffe et défaillance.
- Non-respect des couleurs normalisées : cela complique le diagnostic et la maintenance ultérieure.
- Omission de la connexion de la terre : un manquement pouvant provoquer des risques d’électrocution.
- Branchement incorrect des boutons poussoirs : ne pas relier correctement à la borne A1 entraîne un dysfonctionnement du télérupteur.
Tableau récapitulatif des erreurs à éviter et solutions
| Erreur fréquente | Conséquence | Solution recommandée |
|---|---|---|
| Mauvais repérage des fils | Risque de court-circuit et dysfonctionnement | Respecter strictement les codes couleurs et les normes |
| Section de fil inadéquate | Surchauffe et perte de charge | Utiliser du fil cuivre 1,5 mm² minimum |
| Omission du raccordement de la terre | Risque accru d’électrocution | Relier systématiquement la terre à chaque point |
| Branchement erroné des boutons poussoirs | Non-activation correcte du télérupteur | Vérifier le câblage entre la phase, bouton poussoir et borne A1 |
