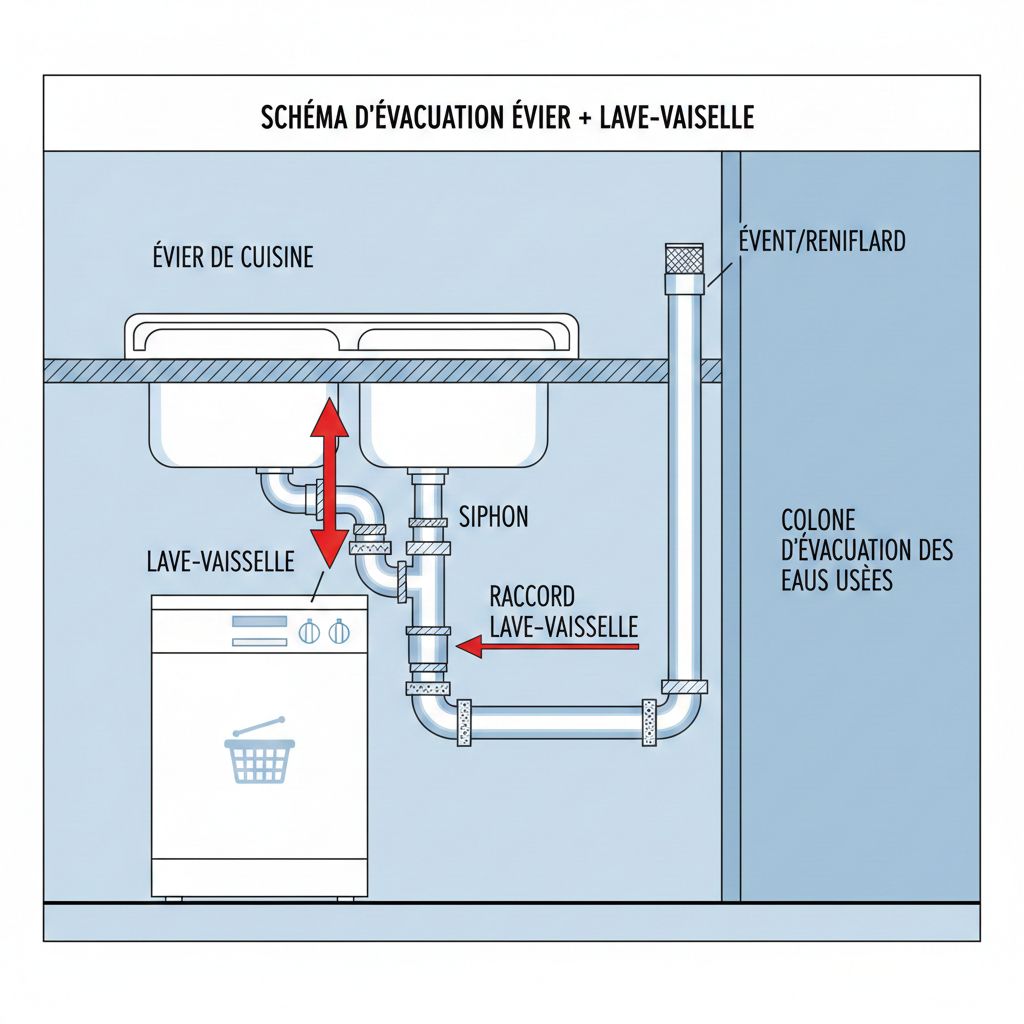

Schéma d’évacuation évier et lave-vaisselle
Normes DTU 60.11
Installation conforme aux réglementations
Pente 1-3cm/m
Écoulement gravitaire optimal
80-150€
Budget matériel complet
Installation professionnelle : Système d’évacuation gravitaire avec tuyaux PVC Ø32mm, siphon étanche et raccordement lave-vaisselle sécurisé. Guide complet étape par étape pour une réalisation conforme aux normes.
✓ 20 ans d’expérience • Certification QUALIBAT RGE
L’installation d’un schéma d’évacuation pour évier et lave-vaisselle est une étape cruciale dans l’aménagement de votre cuisine. Cette installation, bien que technique, peut être réalisée par un bricoleur averti avec les bonnes connaissances et le matériel adapté. Un système d’évacuation mal conçu peut entraîner des problèmes d’étanchéité, des odeurs désagréables et des dysfonctionnements coûteux. Dans cet article, je partage mon expérience de plus de 20 ans dans le secteur pour vous guider pas à pas dans cette réalisation. Contactez notre équipe Fenêtres & Tendances pour un accompagnement personnalisé dans vos projets d’aménagement.
Les fondamentaux du schéma d’évacuation évier et lave-vaisselle
Un système d’évacuation efficace repose sur des principes hydrauliques simples mais essentiels. Le principe fondamental consiste à créer un circuit d’évacuation gravitaire qui permet l’écoulement naturel des eaux usées vers le collecteur principal. Cette installation doit impérativement respecter les pentes réglementaires et intégrer des dispositifs anti-retour pour éviter les reflux d’égouts. L’ensemble du système fonctionne grâce à la gravité et à une conception judicieuse qui favorise l’écoulement tout en préservant l’étanchéité de votre habitation.
Les composants essentiels d’un schéma d’évacuation comprennent le siphon de l’évier, les tuyaux d’évacuation en PVC de diamètre 32mm, les raccords en Y ou les siphons doubles pour intégrer le lave-vaisselle, et les différents coudes et manchons nécessaires au parcours. Le collecteur principal, généralement de diamètre 100mm, reçoit toutes les eaux usées de la cuisine. Chaque élément a un rôle spécifique : le siphon fait barrage aux odeurs, les tuyaux acheminent les eaux usées, et les raccords permettent de connecter plusieurs appareils sur le même circuit d’évacuation.
Au cours de mes vingt années d’expérience, j’ai constaté que les erreurs d’installation les plus fréquentes concernent le non-respect des pentes, l’absence de siphonnage adapté et les raccordements défaillants. Une installation correcte vous garantit un fonctionnement optimal sur le long terme, évite les reflux d’odeurs d’égouts et prévient les engorgements récurrents. Les avantages d’un schéma bien conçu se mesurent aussi en termes de facilité de maintenance et de durabilité de votre installation, éléments que je considère comme fondamentaux dans l’approche qualité de Fenêtres & Tendances.
Normes et dimensions réglementaires pour une installation conforme
La norme DTU 60.11 régit l’installation des évacuations d’eaux usées dans l’habitat. Cette réglementation impose des règles strictes concernant les diamètres, les pentes et les matériaux utilisés pour garantir la sécurité et l’efficacité des installations. Le respect de cette norme est obligatoire pour toute installation neuve ou rénovation lourde. Elle définit également les conditions de raccordement aux réseaux d’assainissement collectif ou individuel, aspects cruciaux pour la conformité de votre installation.
Les dimensions standard à respecter sont précises : diamètre de 32mm pour l’évacuation de l’évier, 32mm également pour le lave-vaisselle, avec une pente comprise entre 1 et 3 cm par mètre linéaire. La hauteur de raccordement du lave-vaisselle doit se situer entre 60 et 90 cm du sol pour assurer un fonctionnement optimal de la pompe de vidange. Les collecteurs principaux sont généralement de diamètre 100mm. Ces dimensions ne sont pas aléatoires : elles résultent d’études hydrauliques approfondies qui garantissent l’écoulement optimal des débits d’eaux usées domestiques.
En tant que professionnel certifié QUALIBAT RGE, je ne peux que souligner l’importance du respect de ces normes pour votre garantie décennale et votre assurance habitation. Une installation non conforme peut entraîner des refus de prise en charge en cas de sinistre. J’ai personnellement constaté des cas où des installations « bricolées » ont causé des dégâts importants non couverts par les assurances. L’investissement dans une installation conforme est donc un gage de sécurité juridique et financière pour votre patrimoine immobilier.
Matériel et outils indispensables pour votre projet
Pour réaliser votre installation, vous aurez besoin de matériaux de qualité professionnelle. La liste comprend des tuyaux PVC d’évacuation de 32mm et 40mm, un siphon d’évier avec sortie pour lave-vaisselle ou un raccord en Y, des coudes à 90° et 45°, des manchons de dilatation, de la colle PVC, des colliers de fixation galvanisés, et du joint d’étanchéité. Je recommande les marques Nicoll ou Wavin pour leur fiabilité éprouvée. Chez Fenêtres & Tendances, nous privilégions ces fournisseurs pour leur constance qualitative et leur service après-vente exemplaire.
L’outillage nécessaire comprend une scie à métaux ou une scie égoïne à PVC, une perceuse avec forets béton et bois selon votre type de cloison, un niveau à bulle, un mètre, un crayon de menuisier, une lime douce pour ébavurer, et des gants de protection. L’investissement dans des outils de qualité est essentiel : une scie mal affûtée créera des bavures qui compromettront l’étanchéité des raccords. Je conseille toujours d’investir dans un niveau laser pour les longues distances, car la précision des pentes est cruciale pour le bon fonctionnement de l’installation.
Concernant le budget et les conseils d’achat, comptez entre 80 et 150 euros pour une installation complète selon la complexité du parcours. Nos fournisseurs professionnels comme Point P ou Cedeo offrent des tarifs préférentiels et des conseils techniques précieux. N’hésitez pas à acheter 10% de matériel en surplus pour pallier les erreurs de découpe ou les raccords supplémentaires imprévus. Cette approche préventive vous évitera des allers-retours coûteux en temps et vous permettra de mener votre projet à bien dans les meilleures conditions.
Guide pas à pas : réaliser votre schéma d’évacuation
Préparation et tracé du circuit d’évacuation
La phase de préparation est déterminante pour la réussite de votre projet. Commencez par mesurer précisément les distances entre l’évier, l’emplacement du lave-vaisselle et le point de raccordement sur l’évacuation principale. Utilisez un mètre laser pour une précision optimale et reportez ces mesures sur un plan à l’échelle. Cette étape permet d’anticiper les quantités de matériel nécessaires et d’identifier les éventuelles difficultés techniques. Je trace toujours mes parcours au crayon sur les murs avant de commencer les travaux.
Ma méthode éprouvée consiste à repérer tous les obstacles potentiels : poutres, gaines électriques, canalisations existantes, avant de définir le parcours optimal. Utilisez un détecteur de matériaux pour localiser les éléments cachés dans les cloisons. Planifiez les percements en privilégiant les zones les moins fragiles de la structure. Cette approche méthodique, que j’applique systématiquement chez Fenêtres & Tendances, évite les mauvaises surprises et garantit un travail propre et durable.
Raccordement de l’évier au système principal
L’installation du siphon d’évier constitue la première étape technique cruciale. Positionnez le siphon sous l’évier en vérifiant l’alignement avec l’évacuation murale. Serrez les écrous sans forcer pour éviter de fissurer les joints. La sortie horizontale du siphon doit être orientée vers le mur d’évacuation. Respectez impérativement la hauteur réglementaire : la sortie du siphon doit se situer entre 52 et 62 cm du sol fini. Cette contrainte garantit un fonctionnement optimal et évite les contre-pentes préjudiciables à l’écoulement.
Pour la pose des tuyaux d’évacuation, respectez une pente de 2 cm par mètre linéaire vers l’évacuation principale. Fixez les tuyaux tous les 60 cm avec des colliers adaptés pour éviter les affaissements. Ma technique consiste à tracer la ligne de pente au laser avant la pose pour garantir une régularité parfaite. Utilisez de la colle PVC sur toute la circonférence des emboîtements et maintenez 30 secondes pour assurer une liaison étanche. Cette méthode, que j’ai perfectionnée au fil des années, garantit une installation pérenne et sans défaillance.
Installation du raccord pour lave-vaisselle
Le raccordement du lave-vaisselle s’effectue soit directement sur le siphon d’évier s’il dispose d’une sortie dédiée, soit par l’intermédiaire d’un raccord en Y installé sur l’évacuation principale. Je privilégie la première solution pour sa simplicité et sa fiabilité. Le flexible d’évacuation du lave-vaisselle doit former une boucle remontante de 60 cm minimum pour éviter les siphonnages intempestifs. Cette « garde d’eau haute » est essentielle au bon fonctionnement de l’appareil et évite les reflux d’odeurs.
Mes astuces pour un raccordement étanche incluent l’utilisation d’un collier de serrage inox sur le flexible du lave-vaisselle et la vérification systématique de l’étanchéité avant fermeture des coffres techniques. Testez l’installation en faisant couler l’évier et en lançant un cycle de rinçage du lave-vaisselle simultanément. Cette double sollicitation révèle les éventuels défauts d’écoulement ou d’étanchéité. L’approche qualité de Fenêtres & Tendances impose ces vérifications systématiques pour garantir la satisfaction client sur le long terme.
Conseils d’expert pour éviter les erreurs courantes
Les erreurs fréquentes que j’observe régulièrement concernent principalement les pentes insuffisantes ou excessives, les raccords mal serrés qui créent des fuites différées, et l’absence de garde d’eau dans les siphons. Une pente inférieure à 1 cm/mètre provoque des stagnations et des engorgements, tandis qu’une pente supérieure à 4 cm/mètre crée un effet de siphonnage qui vide les siphons. L’autre erreur classique consiste à utiliser des raccords de plomberie sanitaire à la place des raccords d’évacuation, ce qui compromet l’étanchéité à long terme.
Mon expérience de terrain révèle que 60% des interventions de dépannage que j’effectue proviennent d’installations réalisées sans respect des règles de l’art. J’ai notamment constaté des cas de refoulement d’égouts causés par des raccordements en contre-pente, ou des infiltrations dans les cloisons dues à des collages PVC insuffisants. Ces désordres, outre leur coût de réparation, peuvent causer des dégâts importants aux revêtements et à la structure du bâtiment. La prévention par une installation soignée représente toujours un investissement rentable.
Pour éviter ces désagréments, j’applique des conseils préventifs éprouvés : contrôler systématiquement les pentes avec un niveau, effectuer un test d’étanchéité de 24 heures avant fermeture des gaines techniques, et prévoir des regards de visite aux points stratégiques pour faciliter la maintenance future. Cette méthodologie rigoureuse, que nous appliquons chez Fenêtres & Tendances, garantit des installations durables et performantes. L’investissement initial dans la qualité évite les interventions correctives coûteuses et préserve votre confort d’utilisation.
Optimisation de l’installation : pentes et ventilation
La pente d’écoulement optimale se situe entre 1 et 3 cm par mètre linéaire pour les évacuations de 32mm. Cette fourchette garantit un écoulement gravitaire efficace sans créer d’effet de siphonnage. Pour calculer précisément cette pente, partez du point haut (sortie de siphon) vers le point bas (raccordement collecteur) et répartissez la dénivelée sur la distance totale. Utilisez un niveau laser ou un niveau à bulle de 2 mètres pour matérialiser cette pente. Ma technique consiste à marquer les points de fixation des colliers en respectant scrupuleusement cette inclinaison.
Les systèmes de ventilation sont cruciaux pour éviter les phénomènes de siphonnage qui videraient les garde-d’eau des siphons. Dans les installations domestiques, la ventilation primaire assurée par la colonne de chute suffit généralement. Cependant, pour des parcours longs ou des configurations complexes, l’installation d’une ventilation secondaire par clapets aérateurs peut s’avérer nécessaire. Ces dispositifs permettent l’entrée d’air dans le réseau lors des écoulements importants, maintenant ainsi l’équilibre des pressions et préservant l’efficacité des siphons.
Parmi les solutions innovantes que je recommande figurent les siphons extra-plats pour les éviers sur îlot central, les systèmes de pompe de relevage pour les configurations en sous-sol, et les clapets anti-retour pour prévenir les reflux. Ces équipements, bien que représentant un surcoût initial, apportent un confort d’utilisation et une sécurité accrus. L’innovation constante dans ce domaine permet aujourd’hui de résoudre la plupart des contraintes architecturales tout en respectant les exigences réglementaires et les standards de qualité que nous privilégions chez Fenêtres & Tendances.
Maintenance et dépannage de votre système d’évacuation
Un entretien préventif régulier prolonge considérablement la durée de vie de votre installation d’évacuation. Je recommande un nettoyage mensuel des siphons avec démontage et rinçage à l’eau chaude, une vérification trimestrielle de l’étanchéité des raccords visibles, et un contrôle annuel des fixations et des pentes. Cette maintenance préventive permet de détecter les problèmes naissants avant qu’ils ne dégénèrent en pannes coûteuses. Tenez un carnet d’entretien pour suivre l’évolution de votre installation et planifier les interventions nécessaires.
Les problèmes courants incluent les engorgements dus à l’accumulation de graisses et de débris alimentaires, les fuites au niveau des joints de raccordement, et les mauvaises odeurs causées par des siphons vidés ou encrassés. Pour diagnostiquer ces dysfonctionnements, observez la vitesse d’écoulement, écoutez les bruits suspects (glouglous, sifflements), et contrôlez visuellement l’état des éléments accessibles. Un écoulement lent indique généralement un début d’engorgement, tandis que des bruits anormaux peuvent révéler un problème de ventilation ou de siphonnage.
Mes conseils de dépannage incluent l’utilisation d’eau bouillante et de liquide vaisselle pour dissoudre les graisses, le démontage et nettoyage des siphons pour les engorgements localisés, et le resserrage modéré des raccords qui fuient légèrement. Cependant, certaines situations nécessitent l’intervention d’un professionnel : engorgements récurrents malgré un entretien correct, fuites importantes, ou problèmes de ventilation. L’équipe Fenêtres & Tendances reste à votre disposition pour diagnostiquer et résoudre les dysfonctionnements complexes, garantissant ainsi le maintien optimal de vos installations.
